淮安華立儀表專業生產HL-YBS-WB精密數字壓力計,我們?yōu)轭櫩吞峁┻x型方案，完善的售后服務。"為客戶節省成本，和客戶實現雙贏。"是我們的宗旨，期待與您的合作！
產品概述：
HL專業生產的HL-YBS-WB精密數字壓力計為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，同時在LCD上顯示出來，并備有24VDC輸出?？勺鳛楦呔葮藴势饔脕硇矢鞣N壓力（差壓）變送器﹑壓力傳感器﹑壓力開關﹑一般及精密壓力表。HL專業生產的HL-YBS-WB精密數字壓力計廣泛應用于電力、冶金、石化、醫藥、水利、航空、計量、氣象、環保、自動化等部門和計量科研單位。
產品特點：
1、HL專業生產的HL-YBS-WB精密數字壓力計為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，并備有24VDC輸出。（一表多量程型、可以在一臺主機連接多個壓力模塊，同時具備基本功能）。
2、高性能微處理器對儀表長時間內寬溫度范圍內使用而不影響儀表測量精度。
3、功耗低。采用進口鎳氫高能量電池，保證儀表長時間內正常工作。
4、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠壓而損壞，電池使用壽命長（因長時間不用，隔三個月充電一次至綠燈亮）。
5、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。
6、儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流；壓力、毫米水柱，壓力、公斤和電流百分比。
7、軟件內容豐富，操作簡單、明了。
8、儀表具有超量程報警功能，當所加壓力起出額定滿量程+2500安時，儀表將顯示OVERRANGE！P，并且內置蜂鳴器將斷續發聲，表示壓力超出滿量程，應停止加壓，并卸掉部分壓力使其在規定量程內，以免損壞壓力傳感器。測試的電流值超出22mA，儀表同樣顯示OVERRANGE?、瘢⑶覂?nèi)置蜂鳴器將斷續發聲。
9、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。
10、LCD帶背光顯示，直觀、清晰、結構緊湊合理；體積小、重量輕，攜帶方便。
11、直接在面板上操作調校滿量程。
12、便攜式金屬外殼，抗干擾強，牢固耐沖擊。
產品用途：
HL專業生產的HL-YBS-WB精密數字壓力計除可作較高準確度校正標準器（表）外，也可作為工作儀表使用。HL專業生產的HL-YBS-WB精密數字壓力計廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。

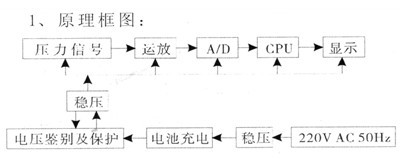

工作原理：
a：壓力：被測介質從引壓管施加壓力于固態（硅膜片）傳感器上，當壓力變化時，擴散硅膜片的電阻地壓力電阻效應下發生變化，這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經模擬——數字轉換器轉換為數字信號，經微處理器處理后，在LCD顯示器上顯示出被檢介質壓力值的數字。
b電流：隨機一副表筆插入儀器面板上相應的孔內，將儀表打開至電流檔即可測量。
.jpg)
.jpg)
技術指標：
壓力量程：-95kPa~60MPa(各檔)
分辨率：壓力：Min 1Pa
電流：Min 1uA
電流測量范圍：0~22mA
直流輸出：24VDC
準確度：壓力：0.1% F.S 0.05% F.S
電流：0.05%±1d
環境溫度：5~50℃
直流工作時間：≥16小時
顯示：41/2LCD 51/2LCD
相對濕度：≤80% RH
過載能力：為量程上限的1.2~1.5倍
外形尺寸：290*250*105mm（長*寬*高）
重量：2200g
電源及功耗：220VAC 50Hz 3VA
使用操作：
1、電源開、關鍵：按“開”鍵儀表電源打開，LCD顯示儀表測量狀態；按“并”鍵，儀表關機，切斷電源。
2、校零鍵：測量前，按一下此鍵，儀表自動將傳感器的零點值采集并送CPU進行處理，保證儀表所測數據為實際壓力值。
3、壓力?。喝鬖CD顯示壓力、電流測量狀態時，按一下此鍵，儀表切換到“KPa、mmH2O”或“MPa (Kg)”同時顯示狀態。
4、電流鍵：需檢測儀器電流時，按一下此鍵，LCD顯示測量值。重復按此鍵，可實現壓力、電流及電流百分比之間轉換。
5、背光鍵：工作于光線較暗的環境中，按一下此鍵，打開背光，方便讀數。
6、檢測變送器：儀表備有24VDC電源輸出，檢測變送器時，直接將儀表打開至電流檔，紅表筆插入“24V OUT MAX30 mA”孔內，黑表筆插入“mA IN MAX20 mA”與變送器的“+、-”極直接連接，即可檢測變送器。如果無須該儀表24V輸出電壓，可直接將紅黑表筆插入“mA IN MAX20 mA”和“COM”中串聯到24V穩壓源再與變送器直接連接，也可檢測變送器。
7、壓力、電流滿量程校準：
（1）壓力滿量程校準：若儀表顯示為“Kpa（MPa）”和“mA”時，按“壓力鍵”將儀表顯示切換到“Kpa（MPa）”和“mmH2O(kg)”同時顯示狀態，加壓至滿量程穩定后，同時按“壓力、電流鍵”，此時LCD液晶顯示屏第一行顯示：FS ADJ B第二行為所測壓力值，表示已進入壓力滿量程校準狀態。此時只要按一下“背光鍵”即可校準并自動退出滿量程校準程序，進入正常測量狀態。
（2）電流滿量程校準：按“電流鍵”將顯示切換到mA和%同時顯示狀態。在mA IN和COM之間加一個穩定的DC20.000mA標準信號，同時按“壓力、電流鍵”，此時LCD顯示屏第一行顯示：FS ADJ B第二行為所測電流值，表示已進入電流滿量程校準狀態。此時只要按一下“背光鍵”即可校準交自動退出滿量程校準程序，進入正常電流測量狀態。
注意事項：
1、當充電指示燈由紅燈轉換為綠燈時，停止對電池充電，長期充電易損壞高能量電池。
2、儀表長時間不用，應三個月充電一次。
3、儀表有足夠的過載能力，但超過過載能力的1.5倍，傳感器將有永入損壞的可能。
4、壓力傳感器的硅膜片很?。磺屑晒腆w、顆粒或其它硬物進入傳感器內，請在定貨合同中標明。
5、沒有專門的檢測技能和專用的檢測設備，切勿隨意打開機蓋進行檢修，更不允許調整，更換元件，否則將無法保證儀表測量的準確度。
6、切勿讓電烙鐵等其他發熱體靠近顯示屏及殼體。7、儀表雖有抗震設計，但仍應小心輕放，特別在現場使用時，避免摔壞、沖撞。
8、600KPa以上儀表的傳感器內部密封材料為丁晴橡膠，請勿與機油等其他有腐蝕性溶劑接觸。
存放使用：
應避免在下列場所存放使用儀表
1、濕度很大
2、高溫?zé)嵩锤浇?br />
3、存在強烈振動
4、具有腐蝕性氣體
5、強磁場地區
6、大型轉動中電機附近
|
